Инженерная 3D-печать: как спроектировать деталь, которая выдержит реальные нагрузки

От цифровой модели до работающего механизма: конструктивные решения, ориентация печати и особенности инженерных полимеров.

3D-печать позволяет создавать не только прототипы и визуальные макеты, но и полноценные функциональные компоненты для машин, приборов, робототехники, беспилотных систем и промышленной оснастки. Однако между деталью, которая выглядит прочной на экране, и изделием, способным стабильно работать в механизме, существует принципиальная разница.

Результат определяется не только характеристиками материала. Не менее важны геометрия изделия, направление печати, устройство соединений, распределение нагрузки и условия эксплуатации.

В PROFORMA3D мы рассматриваем инженерную 3D-печать как инструмент решения конкретных производственных задач. Правильно спроектированная деталь должна соответствовать своему назначению, а выбранная технология — обеспечивать требуемые свойства готового изделия.

Почему прочность начинается с 3D-модели

При традиционной механической обработке деталь обычно формируется из заготовки, а при FDM/FFF-печати изделие создаётся последовательным нанесением расплавленного полимера. В результате внутренняя структура напечатанной детали зависит от траектории укладки материала и сцепления соседних слоёв.

Поэтому одинаковые по форме изделия могут по-разному реагировать на изгиб, растяжение, удар или длительное нагружение.

При подготовке модели необходимо учитывать несколько факторов:

• Направление нагрузки. Следует определить, какие участки испытывают максимальное напряжение и где вероятно появление трещин.
• Ориентация при печати. Направление слоёв относительно действующих сил способно существенно влиять на прочность детали.
• Толщина стенок. Слишком тонкие элементы могут деформироваться, а чрезмерное увеличение толщины не всегда даёт пропорциональный прирост прочности.
• Концентраторы напряжений. Острые внутренние углы и резкие переходы сечения могут способствовать разрушению.
• Точность сопряжений. Посадки, отверстия и контактные поверхности необходимо проектировать с учётом конкретной технологии и материала.

Инженерный подход заключается не в том, чтобы просто увеличить количество пластика, а в том, чтобы направить материал туда, где он действительно работает.

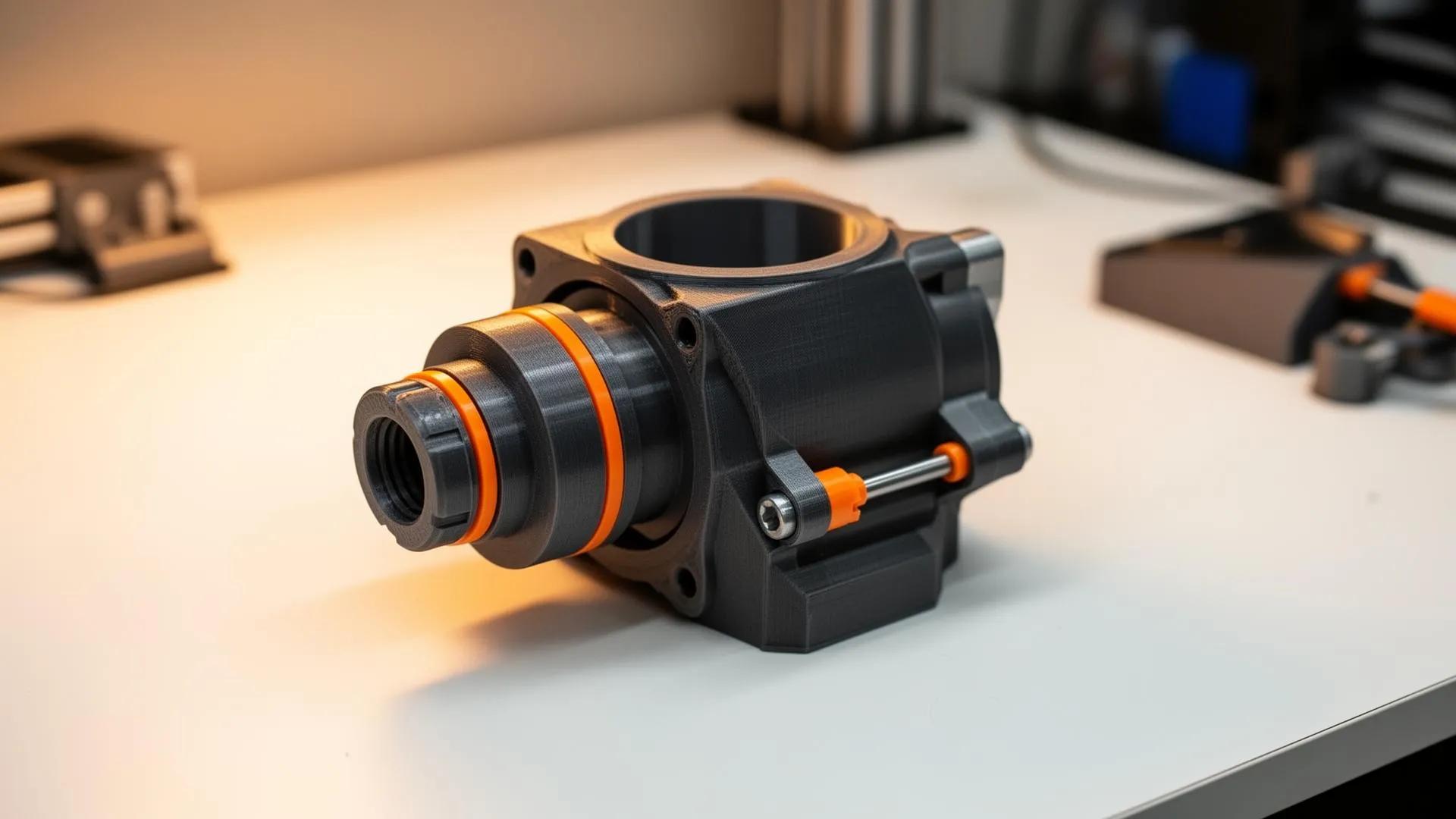

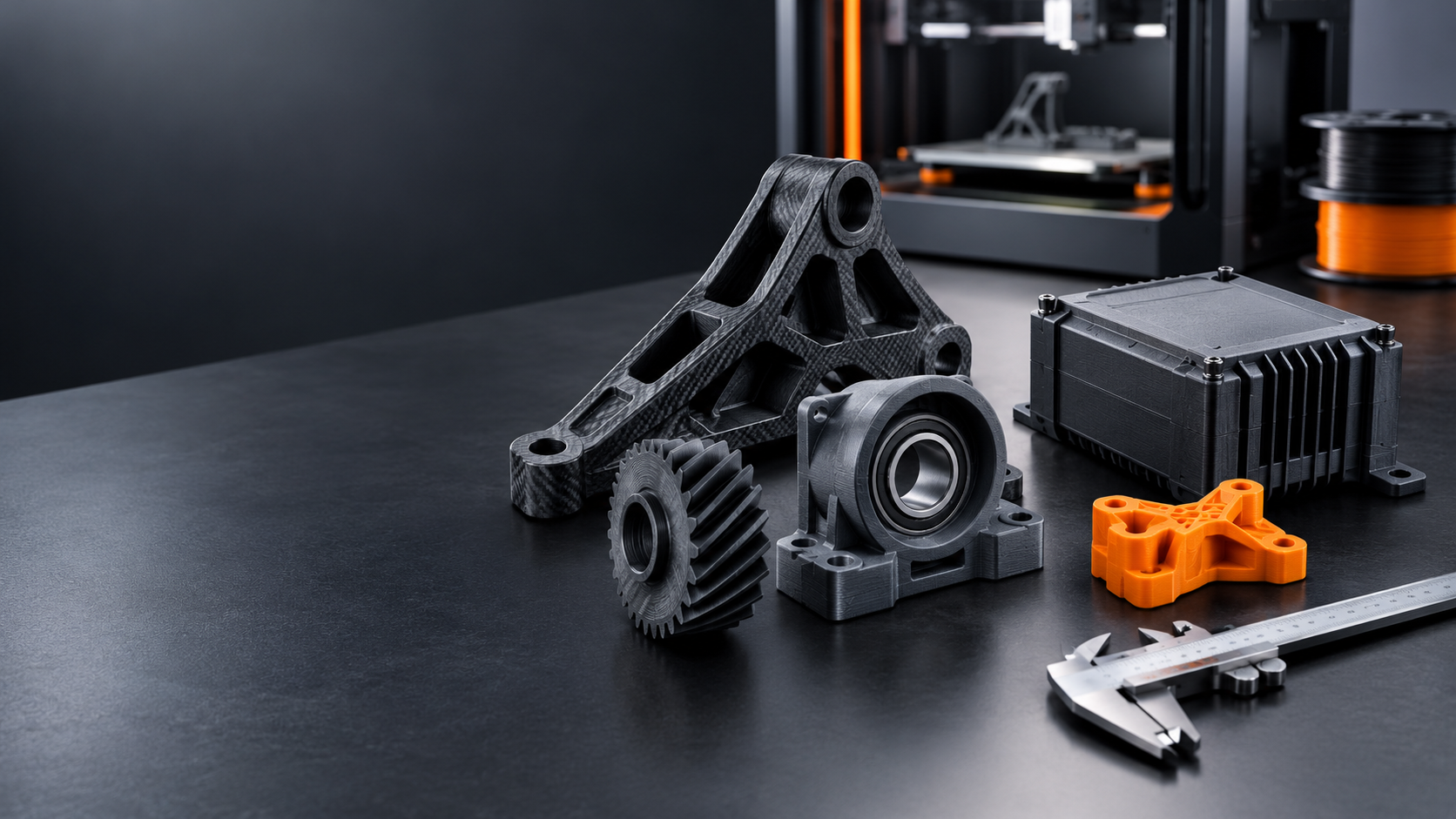

Конструкция, ориентация печати и свойства материала определяют работоспособность инженерной детали.

Пять конструктивных решений, которые повышают надёжность

1. Усиление нагруженных участков

Если кронштейн испытывает изгибающую нагрузку, важно учитывать не только его общую толщину, но и расположение точек крепления, плечо приложения силы и геометрию переходов.

Рёбра жёсткости, локальные утолщения и рациональное распределение материала могут повысить устойчивость конструкции без неоправданного увеличения массы.

2. Скругления вместо острых внутренних углов

Плавные переходы между стенками помогают уменьшать концентрацию напряжений. Это особенно актуально для крепёжных проушин, оснований кронштейнов, корпусов и деталей с отверстиями.

Радиусы скругления следует назначать исходя из размеров изделия, доступного пространства и характера нагрузки.

3. Крепёж, рассчитанный на многократную сборку

Резьба, выполненная непосредственно в полимере, не всегда подходит для соединений, которые часто разбирают или затягивают с высоким усилием.

В зависимости от конструкции можно предусмотреть латунные термовставки, металлические втулки, сквозные отверстия с гайками или другие подходящие крепёжные элементы.

При этом важно учитывать толщину окружающего материала, расстояние до края детали и усилие затяжки.

4. Геометрия с учётом направления печати

Ориентация модели влияет на расположение слоёв, необходимость поддержек, качество поверхностей и механические свойства изделия.

Например, для детали, работающей на изгиб, следует оценить, не будет ли максимальное растягивающее усилие приходиться на слабое межслойное направление.

Универсального положения модели для всех задач нет: его выбирают с учётом материала, геометрии и схемы нагружения.

5. Допуски, предусмотренные заранее

Отверстия под подшипники, посадочные места валов, направляющие и плоскости сопряжения требуют особого внимания.

Номинальный размер в CAD-модели не гарантирует идентичный размер готовой детали. На результат влияют усадка материала, параметры оборудования, ориентация, особенности конкретного процесса и последующая обработка.

Для ответственных сопряжений необходимо заранее определить допустимые отклонения и, если требуется, предусмотреть механическую обработку после печати.

Как выбрать материал под реальные условия эксплуатации

Инженерный пластик следует выбирать не по одному показателю прочности, а по совокупности требований к изделию.

Полиамиды с углеродным волокном (PA-CF). Подходят для многих жёстких функциональных компонентов, кронштейнов, корпусов и оснастки, где важны соотношение массы и жёсткости. Конкретные свойства зависят от марки материала и параметров печати.

Полиамиды со стекловолокном (PA-GF). Могут применяться для конструкционных элементов, которым необходимы повышенная жёсткость и стабильность формы. При выборе следует учитывать влияние армирования на ударную вязкость и особенности работы детали.

Поликарбонат (PC). Рассматривается для изделий, которым необходимы сочетание механической прочности и повышенной теплостойкости. Результат зависит от конкретной марки, условий формирования и эксплуатации.

PPA и другие высокотемпературные полиамиды. Используются в задачах, где важны сохранение геометрии и работоспособность при повышенных температурах. Необходимо проверять допустимую длительную температуру именно выбранного материала.

PEEK и PEI/ULTEM. Высокотехнологичные полимеры для специализированных инженерных задач, в которых предъявляются повышенные требования к температурным, механическим или химическим характеристикам. Для их обработки требуется оборудование, совместимое с соответствующим материалом.

Важно различать кратковременную термостойкость, температуру длительной эксплуатации и способность детали сохранять форму под нагрузкой. Это разные характеристики, и их нельзя заменять одним значением из рекламного описания.

Что проверить перед запуском детали в производство

До изготовления функционального изделия полезно подготовить краткое техническое задание.

1. Условия работы. Укажите температуру, наличие влаги, масел, растворителей, ультрафиолета и других факторов окружающей среды.

2. Тип нагрузки. Определите, испытывает ли деталь статическое усилие, удар, вибрацию, многократный изгиб или трение.

3. Критичные размеры. Отметьте посадочные поверхности, отверстия, резьбы и плоскости, для которых важны точность и повторяемость.

4. Требования к ресурсу. Уточните, должна ли деталь выдерживать разовую нагрузку, работать постоянно или переносить тысячи циклов.

5. Критерии приёмки. Заранее определите, что считается успешным результатом: соответствие чертежу, отсутствие деформации, заданная нагрузка, герметичность или другие проверяемые показатели.

Для ответственных узлов одной визуальной оценки недостаточно. В зависимости от назначения изделия могут потребоваться размерный контроль, испытания образцов и проверка готовой детали в рабочих условиях.

Когда 3D-печать особенно полезна для инженерных задач

Аддитивное производство открывает возможности, которые сложно или экономически нецелесообразно реализовать традиционными методами при небольших объёмах выпуска.

Технология позволяет создавать сложные внутренние каналы, облегчённые конструкции, нестандартные крепления, корпуса с интегрированными элементами и детали, адаптированные под конкретное оборудование.

Практические направления применения:

• кронштейны, переходники и монтажные элементы;
• корпуса и компоненты приборов;
• детали для робототехники и беспилотных систем;
• производственная оснастка и специализированные приспособления;
• функциональные прототипы для проверки конструкции;
• запасные компоненты для оборудования;
• небольшие серии изделий без изготовления дорогостоящей пресс-формы.

При этом выбор между 3D-печатью, механической обработкой и другими способами производства должен учитывать геометрию, требования к поверхности, объём партии, сроки и стоимость всего производственного цикла.

Инженерный результат начинается с правильной постановки задачи

Надёжная напечатанная деталь — это результат совместной работы конструкции, материала и технологии. Даже высокопрочный полимер не компенсирует неудачную геометрию, неверное направление слоёв или неподходящие условия эксплуатации.

Поэтому при подготовке изделия важно заранее определить, какие функции оно выполняет, какие нагрузки воспринимает и какие параметры действительно критичны.
